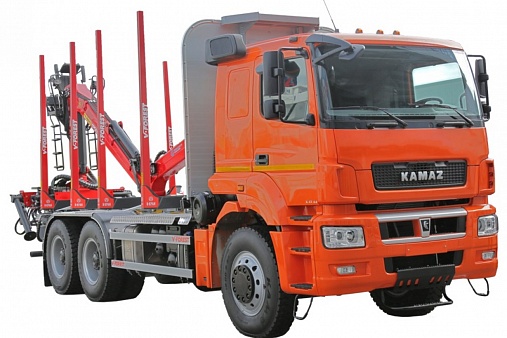

Сортиментовоз 659608

Стандарт: Евро 5

Автомобиль-сортиментовоз с гидроманипулятором предназначен для погрузки, выгрузки и перевозки сортимента длиной 3-6,2 метров.

Снабжён гидроманипулятором EPSILON M100L97 специально сконструированным для перемещения и укладки поваленных деревьев и их частей с целью погрузки (разгрузки), штабелевки, сортировки, а также других лесохозяйственных и лесозаготовительных работ.

Базовое шасси: КАМАЗ-6580-J5 6х4

Гидроанипулятор EPSILON M100L97 имеет продольную относительно автомобиля схему складывания и устанавливается на заднем свесе грузовой платформы, что обеспечивает также загрузку/разгрузку прицепа.
Данная комплектация сортиментовозной площадки оборудована съёмной выдвижной гидравлической консолью гидроманипулятора.
Управление выдвижением гидравлической консоли гидроманипулятора с кресла оператора на колонне.

Гидравлический манипулятор

Модель манипулятора: EPSILON M100L97
Грузовой момент, кН•м: 97
Максимальный вылет стрелы, м: 9

Сортиментовозная площадка

Длина перевозимого сортимента, м: 3-6,2
Длина сортиментовозной платформы, мм: 6540
Объем перевозимого груза, куб.м.: 23,2

Площадка V-FOREST по конструкции не уступает западным аналогам, при создании использованы передовые материалы, которые обеспечивают долговечность, лёгкость и надёжность надстройки.

Защита кабины: лёгкий алюминиевый щит V-FOREST  эффективно и функционально защищает кабину. Модель изготавливается из панелей, что позволяет регулировать высоту, а также упрощает ремонт

Надрамник изготовлен из стали OPTIMA 650.

Стойки коников стальные с нагрузкой – 7,5 тонн из стали OPTIMA 700 толщина 5 мм, с внутренней высотой 2,445 м.

Преимущества съёмной выдвижной гидравлической консоли гидроманипулятора:

  • Консоль гидроманипулятора снимается и выдвигается.
  • Оптимизация весовой балансировки при выдвижении консоли вперед: лучшая управляемость транспорта и экономия средств на шины
  • Оптимизация доступа к грузу в грузовом транспорте и прицепе
  • Грузовое пространство можно регулировать в соответствии с объемом лесоматериалов
  • Более легкий разворот гидроманипулятора
  • Объем перевозимых лесоматериалов можно оптимизировать посредством снятия гидроманипулятора по завершении процесса загрузки
  • Гидроманипулятор можно использовать с несколькими типами шасси
  • Удобство и надежность погрузки благодаря постоянному гидравлическому натяжению консоли и механическому замку безопасности
Подробнее

Технические характеристики


Модель

Базовое шасси КАМАЗ-6580-J5 6х4
Максимальная скорость, км/ч 80

Весовые параметры и нагрузки

Грузоподъемность автомобиля, кг 18500
Полная масса а/м, кг 32610
нагрузка на заднюю тележку, кг 25220
нагрузка на переднюю ось, кг 7390
Полная масса автопоезда, кг 52610
Полная масса прицепа, кг 20000
Снаряженная масса, кг 14110
нагрузка на заднюю тележку, кг 8990
нагрузка на переднюю ось, кг 5120

Двигатель

Модель двигателя Cummins ISG12E5440
Максимальная полезная мощность, кВт (л.с.) 331 (450)
Максимальный крутящий момент, Нм (кгсм) 2200 (224)

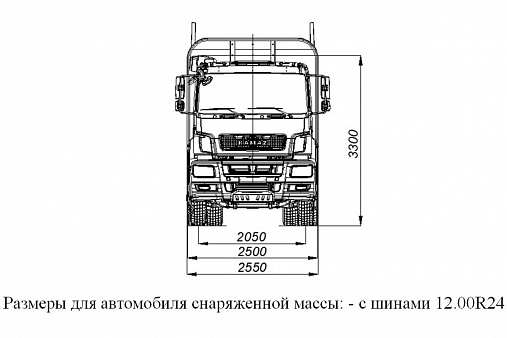

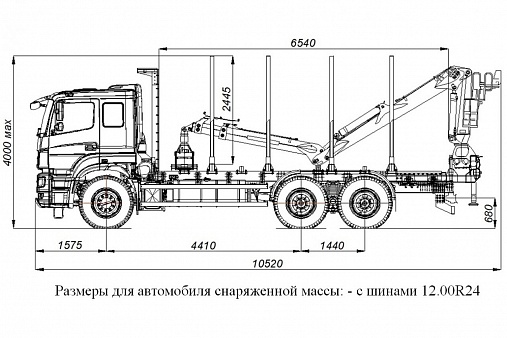

Габаритные размеры, мм

Длина, мм 10520
Ширина, мм 2550
Высота, мм 4000 max

Гидравлический манипулятор

Модель манипулятора EPSILON M100L97
Грузовой момент, кН•м 97
Грузоподъемность манипулятора, кг
на вылете 3 м 3070
при макс. вылете стрелы, кг 960
Максимальный вылет стрелы, м 9

Сортиментовозная площадка

Модель V-FOREST
Внутренняя высота коников, м 2,445
Длина перевозимого сортимента, м 3-6,2
Длина сортиментовозной платформы, мм 6540
Объем перевозимого груза, куб.м. 23,2
Ширина сортиментовозной платформы, мм 2350
